Разновидности расцепителей

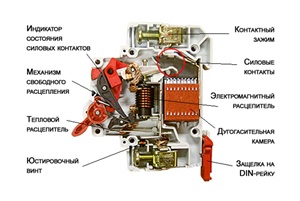

Эти изделия входят в состав автоматических выключателей и, по сути, являются устройствами, размыкающими или соединяющими отдельные звенья электроцепи. Механизмы начинают функционировать при изменении тех или иных характеристик в сети. Например, в случае увеличение силы тока или напряжения выше заданных значений. Описываемые механизмы являются дополнением к «автоматам» и поэтому расцепитель независимый abb в ряде случаев выпускается, как отдельное изделие. Каким оно может быть?

Тепловое устройство

Это пара соединенных пластин из двух металлов, каждый из которых имеет свой коэффициент расширения. Здесь применяется физический принцип увеличения объема, размеров химических элементов при нагревании. В случае превышения заданного значения тока пластины изгибаются и размыкают контакты выключателя.

Электромагнитный расцепитель

В его состав входит катушка с сердечником. Последний, при прохождении через соленоид избыточного тока, втягивается внутрь, что вызывает выключение «автомата». Особенность данного устройства – быстрота (доли секунды) срабатывания.

Термомагнитный расцепитель

Является универсальным и включает в себя оба вышеописанных механизма. Обеспечивают высокую эффективность работы, т. к. отслеживает температуру и характеристики тока. Однако, такие устройства сложны в изготовлении, что приводит к увеличению их стоимости.

Электронные и микропроцессорные расцепители

В задачу первых входит передача данных на пульт управления. Последний, в случае получения сигнала о превышении тока, дает команду на отключение. К особенностям относятся большая точность и наличие прибора, показывающего силу тока. Микропроцессорный расцепитель является усовершенствованным аналогом электронного устройства. Разница – расширенные регулировки, возможность ввода данных.
